檢重秤的稱重系統硬件剖析

2024-08-07

檢重秤是高精度的包裝生產線的檢重設備，可與各種包裝生產線以及輸送系統集成，主要用于在線檢測產品重量是否合格并進行存檔以便于后期溯源分析。

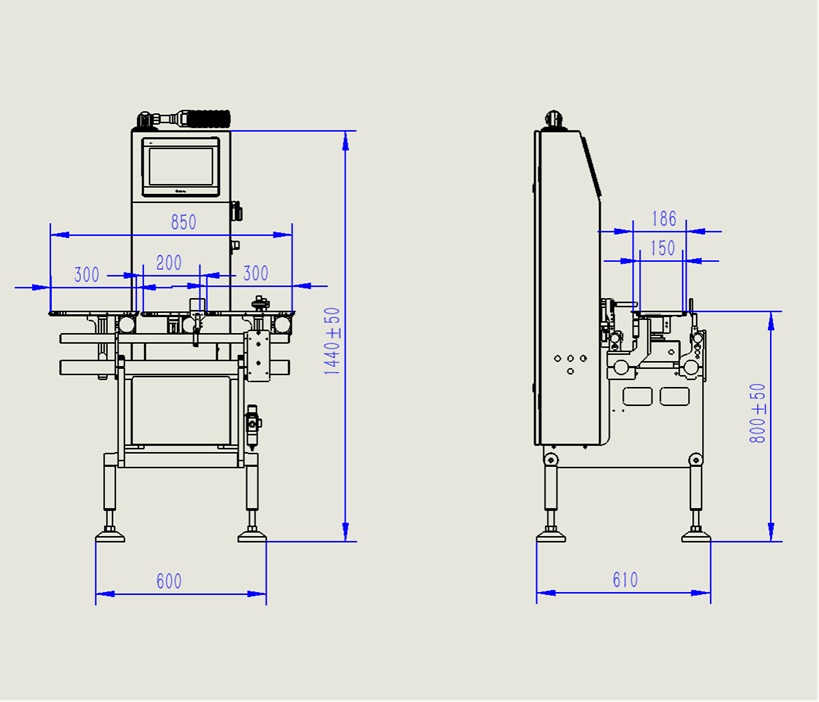

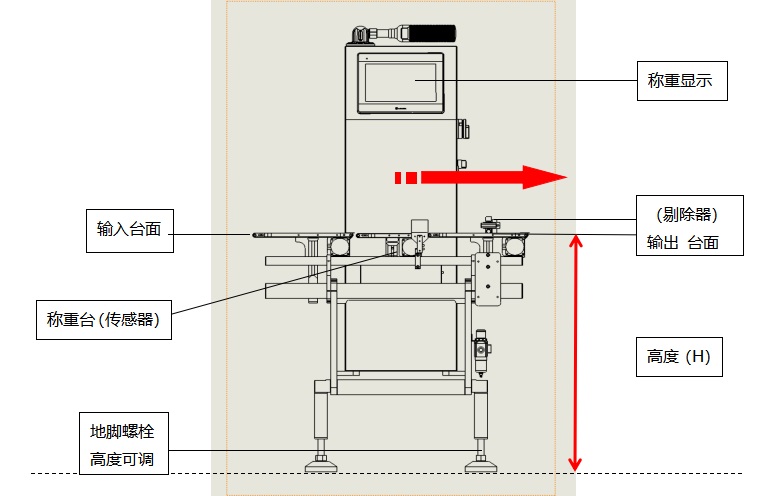

動態檢重秤的硬件系統是整個測控系統的物理基礎，針對測控系統功能的要求，對硬件系統進行了搭建與優化設計。在線檢重秤系統的硬件主要包括以下幾個部分：計算機、信號檢測部分、信號調理電路、數據采集卡部分、控制部分和執行機構等部分組成。

一、計算機：整個測控系統數據采集、數據管理和控制決策的中心。

二、信號調理電路：對信號進行放大、激勵、線性化、隔離和濾波處理。

三、信號檢測部分：主要是指壓力傳感器，它們負責實時轉換動態稱重的質量信號，并將轉換后得到的電信號傳送給數據采集板部分。

四、稱重顯示控制器：由計算機根據控制設定參數進行處理，通過一定的控制算法得到控制結果，并將控制結果傳送給執行機構。稱重顯示控制儀表可顯示毛重、凈重、最后一次稱量值、最后一次稱量值與設置標稱值的差值。還可顯示稱量的總件數、欠重件數、超重件數、合格品件數。檢重秤顯示控制器還可輸送多種統計信息,，并且可以通過通訊接口將有用的信息聯網到管理計算機或通過打印機打印輸出報表。

五、數據采集卡部分：包括數據采集卡及其配套設備，將采集到的數據進行A/D轉換，傳送到計算機進行進一步的分析處理;再將計算機輸出的控制結果通過D/A轉換，輸出給控制部分。

六、執行剔除裝置：根據被檢物品的包裝形式和特性，剔除裝置可分為推出、傾翻下落、搬運等多種方式，執行機構根據控制結果進行相應的動作，及時剔除質量不達標的包裝產品。（此項可視產品線特點進行調整）
